一、材料選擇：耐壓與耐蝕的雙重確使

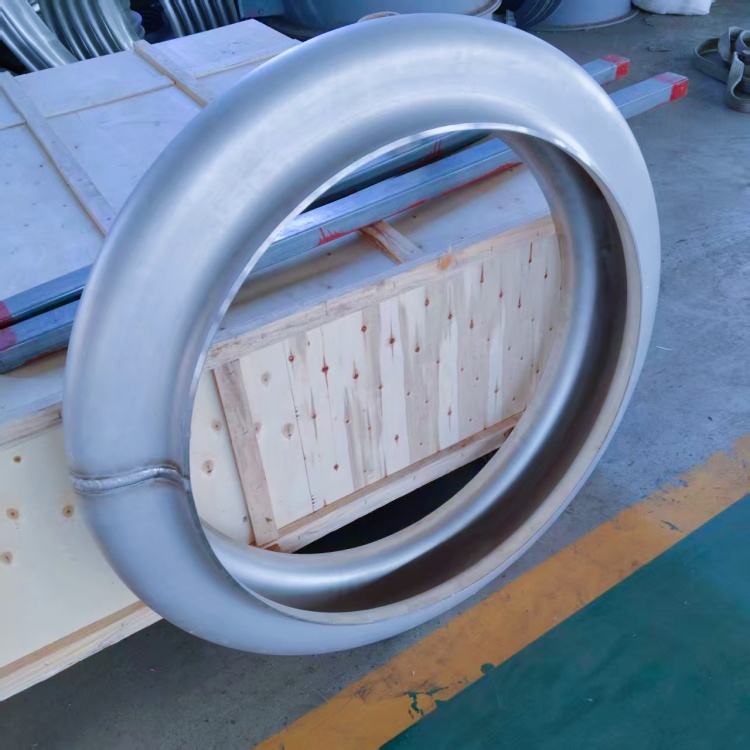

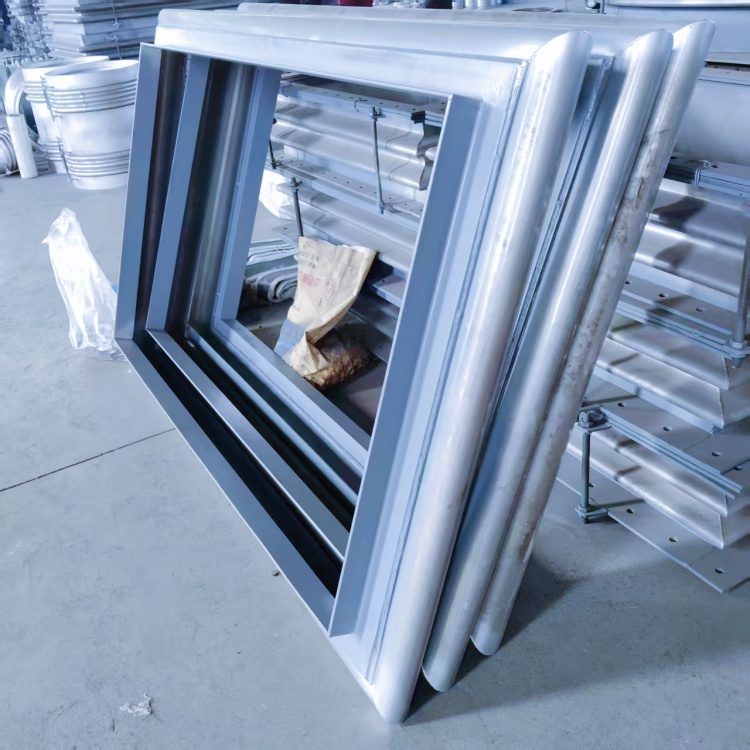

       厚壁波紋膨脹節(jié)的材質(zhì)需兼顧力學(xué)性能和環(huán)境適應(yīng)性。常見“單波厚壁膨脹節(jié)”和“雙波厚壁膨脹節(jié)”，常用材料包括：①奧氏體不銹鋼，如304、316L，適用于溫度≤450℃的腐蝕性介質(zhì)，316L因含鉬元素可耐受氯離子腐蝕。②鎳基合金，如Inconel 625，用于高溫（≤800℃）或強(qiáng)腐蝕環(huán)境，但成本較高。③雙相不銹鋼，如2205，兼具高強(qiáng)度與耐點(diǎn)蝕能力，適合海洋平臺(tái)等場景。材料驗(yàn)收需符合《不銹鋼冷軋鋼板》標(biāo)準(zhǔn)，重點(diǎn)控制硫、磷含量（≤0.03%），并需提供第三方材質(zhì)報(bào)告。對于酸性環(huán)境，需通過晶間腐蝕試驗(yàn) 。





 二、結(jié)構(gòu)設(shè)計(jì)：力學(xué)性能的靶向計(jì)算

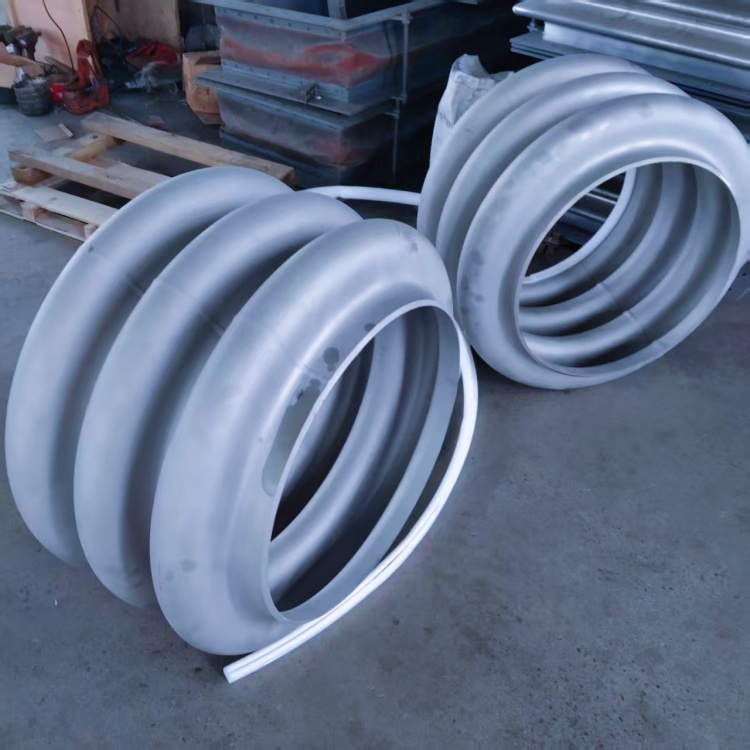

         波形參數(shù)優(yōu)化，單波結(jié)構(gòu)適用于小位移補(bǔ)償，波高通常為50-100mm，波距為波高的1.2-1.5倍。雙波結(jié)構(gòu)，補(bǔ)償量更大，通過對稱波形分散應(yīng)力，疲勞壽命可達(dá)5000次以上。壁厚計(jì)算，采用有限元分析（FEA）校核應(yīng)力集中區(qū)域。例如，某DN600膨脹節(jié)在1.6MPa工況下，波紋管壁厚需≥4mm，且過渡區(qū)采用漸變設(shè)計(jì)避免突變。強(qiáng)環(huán)設(shè)計(jì)，高壓工況（≥4.0MPa）需增設(shè)加強(qiáng)環(huán)，材料硬度應(yīng)高于波紋管本體，通常選用17-4PH沉淀硬化不銹鋼。






三、制造工藝采用精密成型與焊接控制
液壓成型技術(shù)，多道次漸進(jìn)成型工藝，單次變形量控制在15%以內(nèi)，避免材料加工硬化。成型后需進(jìn)行退火處理（850℃±10℃，保溫30min/mm），消除殘余應(yīng)力。焊接工藝采用縱焊縫采用等離子弧焊（PAW），保護(hù)氣體為98%Ar+2%H?，熱影響區(qū)寬度≤3mm。環(huán)焊縫需射線檢測（RT），符合NB/T 47013.2Ⅱ級合格標(biāo)準(zhǔn)。表面處理，內(nèi)壁需進(jìn)行電解拋光（Ra≤0.8μm），外表面噴涂鋁硅涂層（厚度80-120μm）以提升耐溫性能。
